■ Классификация точности пресс-форм

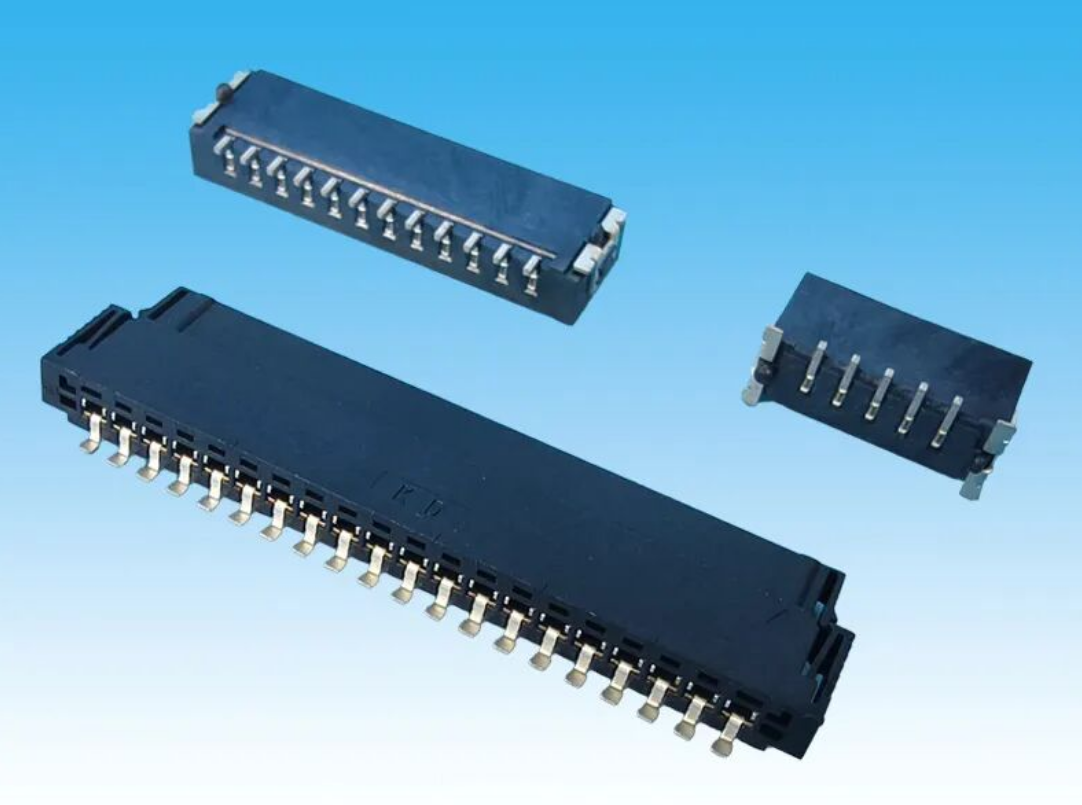

В зависимости от требований к точности разъема, пресс-формы классифицируются на три уровня: стандартные (допуск ±0,05 мм), прецизионные (±0,02 мм) и сверхпрецизионные (±0,01 мм). Например, для разъема смартфона с размерами 10 мм × 5 мм × 2 мм и допуском ±0,01 мм требуется сверхточная конструкция пресс-формы в сочетании с зеркальной полировкой (Ra ≤ 0,1 мкм) и системой позиционирования нулевой точки.

■ Выбор материала для пресс-формы
Материал полости напрямую влияет на срок службы пресс-формы и точность изготовления изделия. Для стандартных разъемов обычно используется сталь P20 (HRC 30–35); для прецизионных разъемов — сталь S136 (HRC 52–54, коррозионностойкая); а для сверхточных разъемов — сталь SKD11 (HRC 60–62, высокая износостойкость). В одном из наших проектов по изготовлению пресс-форм для разъемов LCP сталь SKD11 с азотированием обеспечила срок службы полости до 1 миллиона циклов без образования поверхностных заеданий.

■ Стратегия балансировки и подачи питательных веществ через затвор
Точечные литники подходят для небольших многогнездных разъемов (например, разъемов 2,5 мм) диаметром 0,5–1,0 мм, обеспечивая автоматическое снятие литника. Подводные литники часто используются для эстетичных деталей, но необходимо учитывать концентрацию напряжений. В одном случае подводный литник снизил усилие при вставке разъема на 15%, что было решено переходом на веерный литник. Системы горячего канала идеально подходят для крупносерийного производства (например, автомобильных разъемов), устраняя следы от холодных заготовок и снижая процент брака. Однако точный контроль температуры (±1°C) имеет решающее значение — для материалов LCP температура горячего канала должна поддерживаться на уровне 340 ± 2°C.

■ Баланс между эффективностью и контролем деформации
Время охлаждения составляет более 60% цикла литья под давлением. В пресс-формах для разъемов следует использовать конформное охлаждение вместо традиционных просверленных каналов. В одной из пресс-форм для микроразъемов конформное охлаждение, выполненное с помощью 3D-печати, сократило время охлаждения с 12 секунд до 6 секунд и уменьшило деформацию с 0,05 мм до 0,02 мм. Для тонкостенных разъемов (толщина стенки ≤ 0,5 мм) рекомендуется использовать вставки из бериллиевой меди, обладающие теплопроводностью в пять раз выше, чем у стали.

■ «Невидимый защитник» продукции для точной обработки
Конструкция механизма выталкивания должна предотвращать деформацию. Диаметр выталкивающего штифта должен быть ≥ 0,8 мм во избежание следов от штифтов, а баланс выталкивания должен контролироваться в пределах ≤ 0,02 мм. Для разъемов с глубоким гнездом (например, разъемов D-sub) рекомендуется использовать комбинированную систему, включающую зачистную пластину и выталкивающие штифты. В одном случае использование только выталкивающих штифтов привело к деформации 0,1 мм, которая уменьшилась до ≤ 0,03 мм после применения зачистной пластины.

■ Технологическая цепочка высокоточного производства
Изготовление пресс-форм должно проходить по полному циклу: черновая обработка → чистовая обработка → термообработка → обработка поверхности. Для черновой обработки используется высокоскоростное фрезерование (20 000 об/мин), а для чистовой обработки — электроэрозионная обработка проволокой с точностью ±0,005 мм. Полировка полости выполняется алмазной наждачной бумагой (зернистость от 800 до 12 000). В одной сверхточной пресс-форме размеры полости 10 мм ± 0,005 мм были проверены на 100% с помощью координатно-измерительной машины (КИМ).

■ Пробная оптимизация параметров формования
Пробное формование должно подтвердить весь процесс: заполнение, уплотнение, охлаждение и извлечение. Время заполнения следует оптимизировать с помощью моделирования в CAE (например, Moldflow), чтобы обеспечить равномерную скорость фронта расплава (отклонение ≤ 10%). Давление уплотнения следует определять методом контроля веса, при этом градиенты давления (например, 60%–40%–20%) должны соответствовать усадке материала. В одном случае чрезмерное давление уплотнения вызвало образование облоя (0,05 мм), что было устранено путем снижения давления и увеличения времени уплотнения.

■ Количественные критерии приемки пресс-форм
При приемке пресс-формы должны соответствовать следующим критериям:
① Точность размеров (допуск на полость ±0,005 мм)
② Качество поверхности (Ra ≤ 0,2 мкм, без царапин и газовых следов)
③ Срок службы пресс-формы (500 000 циклов для стандартных пресс-форм; 1 000 000 циклов для прецизионных пресс-форм)
④ Эффективность производства (время цикла ≤ 60 секунд)
