В повседневной работе литьевых машин чистота шнека и цилиндра напрямую влияет на внешний вид конечного изделия, общую механическую прочность и эффективность смены цвета или материала. Во многих случаях, когда процент брака остается высоким, первопричиной часто являются остаточные черные частицы обугливания, волокна смешанного цвета или отложения деградировавшего материала, образовавшиеся в результате длительной обработки при высоких температурах.

Профессиональная очистка — это гораздо больше, чем просто прогон пропитанного материала через машину. Это комплексный процесс, сочетающий реологические, термодинамические и механические принципы для эффективного удаления загрязнений и восстановления стабильных условий обработки.

1. Физические и С химический Нату загрязнение винтов

Для повышения эффективности очистки первым шагом является понимание того, как образуются загрязнения и как они прилипают к поверхностям шнека и цилиндра.

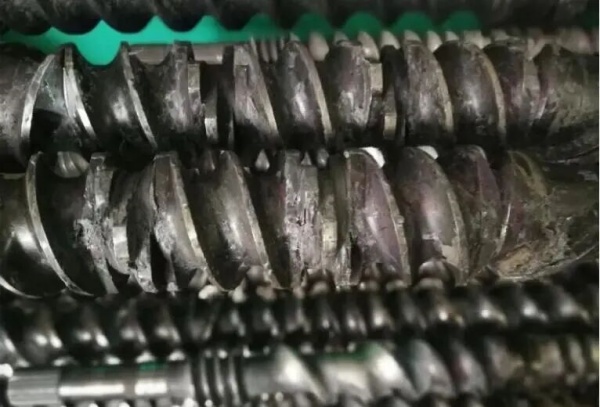

1.1 Образование обугленных отложений

Материал имеет тенденцию накапливаться в застойных зонах, таких как корни резьбы, области обратных клапанов и узкие зазоры. При длительном воздействии высоких температур захваченные полимеры постепенно окисляются и разлагаются, в конечном итоге образуя твердый карбонизированный слой.

Эти углеродные отложения обладают чрезвычайно сильной адгезией, что затрудняет их удаление с помощью ограниченной силы сдвига, создаваемой одной лишь обычной продувкой.

1.2 Остатки цвета и полярная адгезия

Многие пигменты, такие как сажа и органические красные пигменты, обладают высокой полярностью и имеют тенденцию сильно прилипать к микроскопическим дефектам поверхности металлических компонентов. Кроме того, полярные материалы, такие как PA и EVOH, проявляют сильное сродство к металлическим поверхностям, что приводит к стойким цветовым разводам и неполному удалению краски при смене красок.

2. Основные методы очистки и технические принципы.

Промышленные методы очистки, как правило, делятся на четыре категории, каждая из которых основана на различных физических или химических механизмах.

2.1 Метод физического перемещения

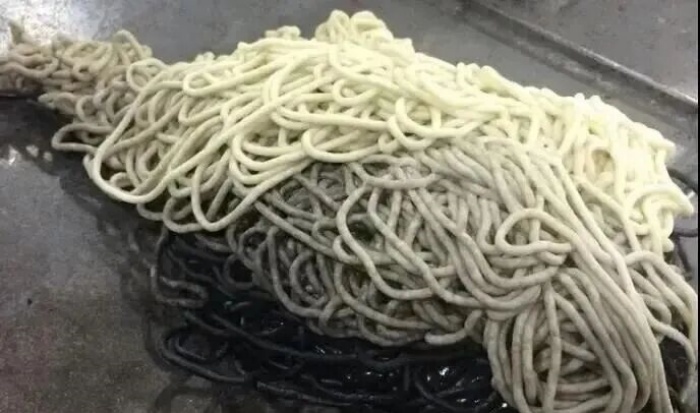

Этот метод основан на разнице в вязкости между продувочным материалом и остаточной смолой для достижения вытеснения.

Ключевым принципом является экструзия с высокой вязкостью. Обычно используются материалы с более низким индексом расплава (ИМ) и более высокой вязкостью расплава, чем у производственной смолы, такие как высокомолекулярный полиэтилен или специальные продувочные составы.

Расплавы с более высокой вязкостью создают более сильные сдвиговые усилия на стенке цилиндра, постепенно удаляя остаточные загрязнения.

Рекомендуется использовать импульсную стратегию очистки, чередуя скорость вращения шнека для создания колебаний давления, которые помогают удалить материал, застрявший в застойных зонах.

2.2 Метод химического разложения

Этот метод основан на использовании активных компонентов химических продувочных веществ, которые реагируют в условиях высоких температур.

Расширяющие агенты и поверхностно-активные вещества проникают в щели и труднодоступные места. При повышении температуры они расширяются и разрушают обугленные молекулярные структуры, размягчая остатки для последующей обработки.

Для обеспечения полной эффективности реакции рекомендуется выдерживать раствор в течение нескольких минут.

2.3 Метод физического истирания

В состав несущей смолы добавляются мелкие твердые частицы, такие как стекловолокно, карбонат кальция или частицы керамики.

В процессе вращения шнека эти частицы действуют подобно наждачной бумаге, постепенно удаляя стойкие отложения с металлических поверхностей.

Однако твердость частиц должна оставаться ниже твердости азотированной поверхности шнека (обычно HV1000), чтобы избежать повреждения прецизионных компонентов.

2.4 Полная разборка и очистка

Этот метод используется только в случаях сильного загрязнения, засорения ствола или планового глубокого технического обслуживания.

Ни в коем случае нельзя использовать стальные проволочные щетки. Рекомендуются медные щетки или медные скребки. Ультразвуковая очистка обеспечивает наименьшее повреждение оборудования, если она доступна.

3. Специализированные стратегии очистки различных материалов.

3.1 Термочувствительные материалы (ПВХ, ПОМ)

ПВХ разлагается при высоких температурах и выделяет газообразный хлористый водород, который может вызывать сильную коррозию оборудования.

Очистку следует проводить при нормальных технологических температурах с использованием специальных продувочных составов для ПВХ. После этого для герметизации цилиндра и предотвращения его разрушения во время остановки следует использовать стабильные материалы, такие как полиэтилен или полипропилен, на низкой скорости.

3.2 Смена цвета: от темного к светлому

Рекомендуется поэтапная стратегия промывки. Сначала используйте смолу на натуральной основе из того же материала, а затем химические очищающие составы для более глубокой очистки.

Также можно применять метод температурного градиента, повышая температуру средней и задней частей ствола на 20–30 °C для снижения вязкости и улучшения текучести, в сочетании с более высоким противодавлением для ускорения очистки.

3.3 Высокотемпературные материалы (PEEK, PPS)

Обычные продувочные материалы могут обугливаться при высоких температурах, усугубляя загрязнение вместо его удаления.

Правильный метод — поэтапное охлаждение: сначала используются высокотемпературные продувочные составы (устойчивые к температуре выше 400°C), затем постепенно снижается температура цилиндра при переходе к средне- и низкотемпературным несущим смолам.

4. Пять ключевых инженерных параметров для повышения эффективности очистки

4.1 Обратное давление

Во время очистки следует увеличить противодавление, как правило, в 1,5–2 раза по сравнению с обычным производственным режимом.

Повышенное противодавление улучшает уплотнение расплава, удаляет захваченный воздух и улучшает контакт с труднодоступными участками.

4.2 Скорость вращения винта

Чередование высоких и низких скоростей более эффективно, чем постоянная работа.

Высокая скорость улучшает удаление материала за счет сдвига, а низкая скорость увеличивает время реакции. Такое сочетание улучшает внутреннюю турбулентность и охват очистки.

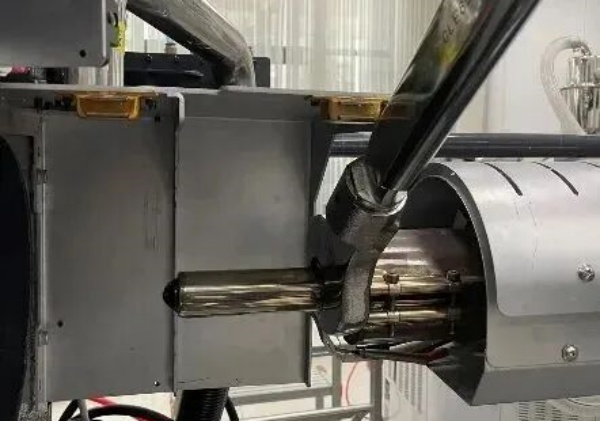

4.3 Состояние контакта сопла

В безопасных случаях во время очистки поддерживайте закрытое положение сопла, чтобы создать внутреннее давление.

Накопленное давление помогает выталкивать глубоко въевшиеся отложения и повышает общую эффективность очистки.
