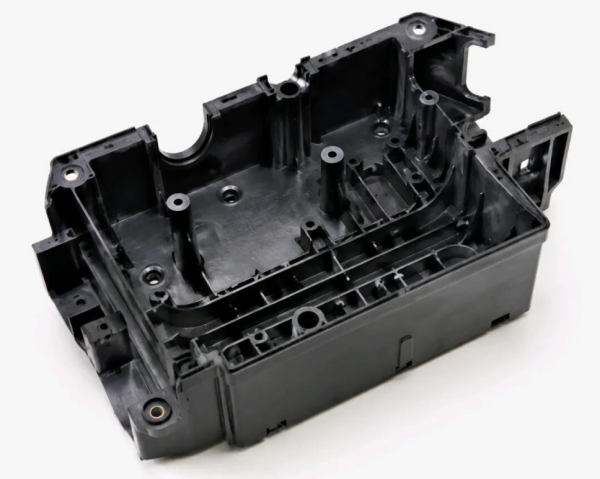

3 критических скрытых дефекта внутри толстостенных пластиковых деталей с высоким содержанием наполнителя
Пластики с высоким содержанием стекловолокна и минеральных наполнителей широко используются в автомобильной промышленности, производстве бытовой техники и промышленных конструкционных применениях, поскольку обеспечивают отличную жесткость, прочность и стабильность размеров.
Однако толстостенные формованные компоненты из пластмасс с высоким содержанием наполнителей сильно подвержены скрытым внутренним дефектам, включая внутренние пустоты, расслоение и холодные пробки.
Поскольку эти дефекты скрыты под поверхностью, их часто невозможно обнаружить при обычном визуальном контроле. Во время фактической эксплуатации внутренние дефекты могут становиться зонами концентрации напряжений, вызывая трещины, утечки, внезапные отказы и дорогостоящую отбраковку партий.
Содержание
-
Почему толстостенные пластиковые детали с высоким содержанием наполнителей более подвержены внутренним дефектам?
-
Внутренние пустоты / усадочные раковины
-
Расслоение / разделение слоев
-
Холодные пробки / внутренние темные пятна
1. Почему толстостенные пластиковые детали с высоким содержанием наполнителей более подвержены внутренним дефектам?
По сравнению с пластиками с высоким содержанием наполнителей обычные ненаполненные пластики обычно обладают лучшей текучестью и более равномерным поведением при усадке, что приводит к меньшему количеству рисков при формовании.
Однако после добавления большого количества стекловолокна или минеральных наполнителей вязкость расплава значительно увеличивается. Материал становится более сложным для течения, заполнения формы и уплотнения при литье под давлением.
Две основные проблемы толстостенных конструкций
1. Более длинные пути течения и неравномерное охлаждение
При литье под давлением расплавленный пластик, контактирующий с более холодной поверхностью формы, сначала затвердевает, образуя затвердевшую внешнюю оболочку. В то же время внутренний материал охлаждается гораздо медленнее, создавая большую разницу температур между поверхностью и сердцевиной.
2. Большая усадка при охлаждении в толстых сечениях
Толстые участки испытывают большую объемную усадку при охлаждении. Поддержание достаточного давления выдержки и достижение равномерного соединения материала становятся значительно сложнее.
Когда течение расплава, теплопередача или молекулярное соединение становятся несбалансированными, внутри компонента могут образовываться скрытые внутренние дефекты.
Эти дефекты часто невидимы при обычном визуальном контроле и обычно требуют разрушающего анализа сечения или передовых методов неразрушающего контроля, таких как КТ-сканирование.
2. Внутренние пустоты / усадочные раковины: скрытые полые области внутри конструкционных деталей
1. Характеристики дефекта

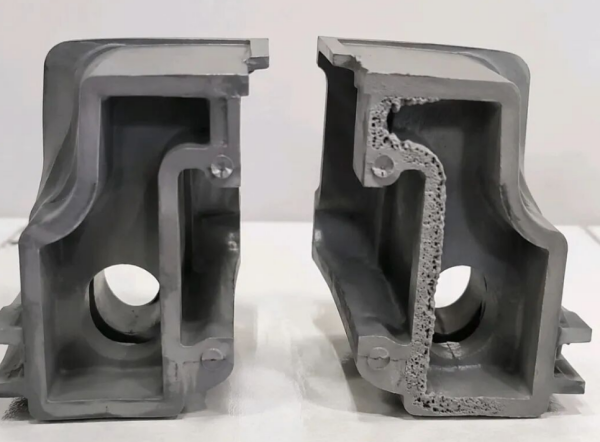

Внешняя поверхность компонента может выглядеть совершенно нормально без видимых дефектов. Однако после вскрытия толстостенного участка можно обнаружить нерегулярные внутренние пустоты или полости.
Эти внутренние пустоты уменьшают эффективную несущую площадь и значительно ослабляют конструкционные характеристики. Под воздействием механических нагрузок компоненты могут трескаться или разрушаться, а уплотнительные детали могут иметь проблемы с утечками.
2. Механизм образования

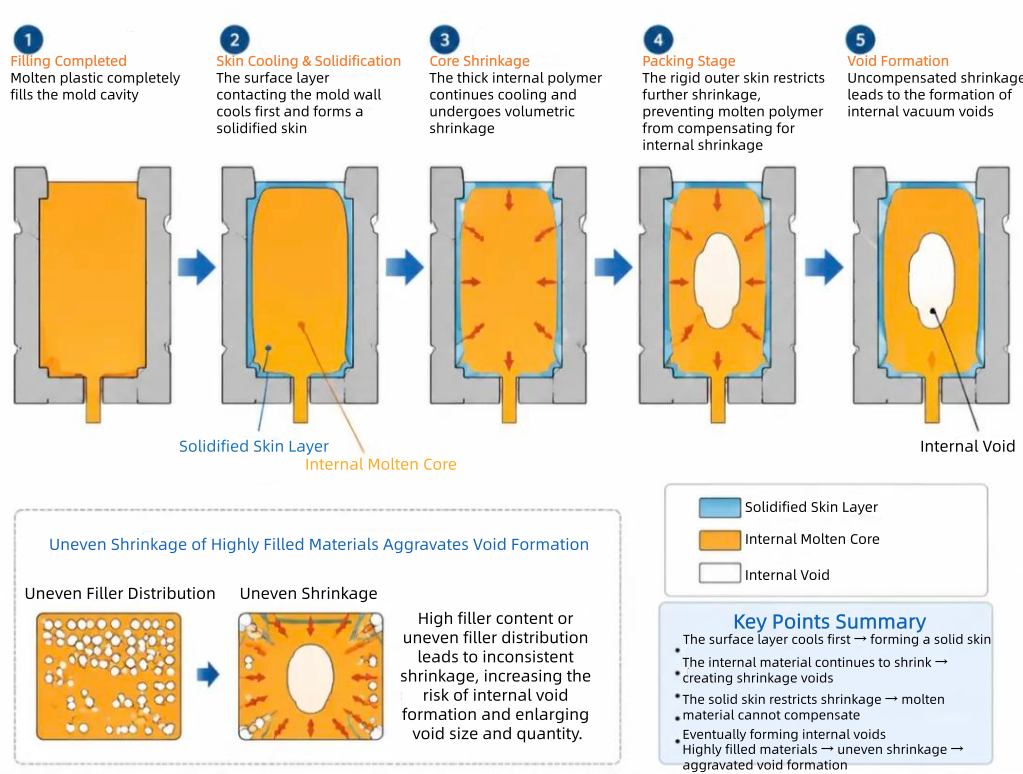

После полного заполнения полости формы расплавленным пластиком материал, контактирующий со стенкой формы, сначала охлаждается и затвердевает, создавая жесткую внешнюю оболочку.
внутренний расплавленный пластик продолжает охлаждаться и усаживаться. Однако затвердевший внешний слой ограничивает дальнейшее сокращение.
На этапе выдержки недостаточное количество расплавленного материала доступно для компенсации усадки, что в конечном итоге приводит к образованию внутренних вакуумных пустот.
Для материалов с высоким содержанием наполнителей неравномерная усадка между полимерной матрицей и наполнителями может дополнительно увеличить риск образования пустот.
3. Основные причины
-
Чрезмерная локальная толщина стенки или резкие переходы толщины стенки.
-
Высокая скорость усадки материала.
-
Недостаточное давление впрыска или давление выдержки.
-
Расположение литника слишком далеко от толстостенных участков.
-
Плохая вентиляция формы или неправильная конструкция охлаждающих каналов.
4. Решения по улучшению
① Оптимизация конструкции детали
-
Поддерживать равномерную толщину стенки по всей детали.
- Добавьте полые структуры, ребра жесткости или элементы снижения объема материала в толстых участках, чтобы уменьшить чрезмерное накопление материала.
② Оптимизация выбора материала
- Выбирайте высоконаполненные пластики с низкой усадкой и хорошей текучестью.
- Обеспечьте равномерное распределение наполнителя для повышения стабильности размеров и снижения внутренних напряжений.
③ Оптимизация процесса литья под давлением
- Повышайте температуру расплава и температуру формы, чтобы замедлить преждевременное затвердевание поверхности.
- Увеличьте время выдержки под давлением и применяйте многоступенчатое давление выдержки для обеспечения непрерывной компенсации материала во время усадки при охлаждении.
④ Оптимизация конструкции формы
- Расположите литник ближе к участкам с толстыми стенками, чтобы сократить пути потока и уменьшить потери давления.
- Добавьте вентиляционные каналы рядом с толстыми участками для улучшения удаления газа.
- Применяйте конформные каналы охлаждения для достижения более равномерного распределения температуры формы.
3. Расслаивание / разделение между слоями: скрытые слои, значительно снижающие механическую прочность
1. Характеристики дефекта

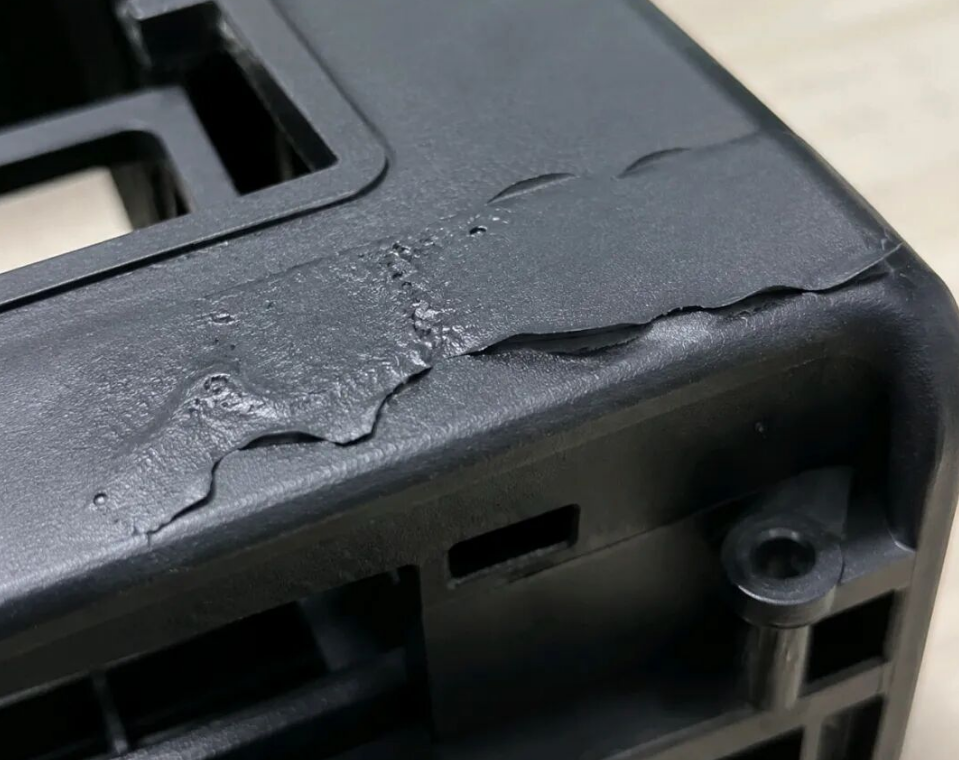

Поперечное сечение при осмотре выявляет четко выраженные слоистые структуры, что указывает на неспособность слоев материала должным образом соединиться друг с другом.
Слои могут легко разделяться вдоль слабой границы раздела даже при относительно низком механическом напряжении.
Этот дефект вызывает значительное снижение ударной прочности и прочности при изгибе, что делает его одним из наиболее серьезных внутренних дефектов конструкционных пластиковых компонентов.
2. Механизм образования
Высоконаполненные пластики имеют более высокую вязкость расплава и худшую текучесть по сравнению с ненаполненными материалами. Во время заполнения формы расплав может разделяться на несколько фронтов потока.
Когда различные потоки расплава с разными температурами и скоростями течения встречаются, полимерные цепи могут не успевать должным образом взаимопроникнуть и соединиться друг с другом.
После охлаждения внутри детали образуется постоянный разделительный слой.
Высокие скорости впрыска могут создавать эффект струйного течения и нестабильный поток в полости формы, а обратный поток расплава во время заполнения может дополнительно усиливать расслоение.
3. Основные причины
- Температура расплава и температура формы слишком низкие, что приводит к плохой текучести материала.
- Несколько литников создают разделенные фронты потока с чрезмерными углами слияния.
- Скорость впрыска слишком высокая, что вызывает дефекты струйного течения.
- Недостаточная сушка пластиковых материалов позволяет влаге препятствовать правильному соединению слоев расплава.
4. Решения по улучшению
① Повышение температуры для улучшения текучести
- Повышайте температуру цилиндра и температуру формы, чтобы снизить вязкость расплава и улучшить соединение фронтов потока.
② Оптимизация конструкции литниковой системы и литников
- По возможности уменьшите количество литников.
- Минимизируйте угол между сходящимися потоками расплава.
- Проектируйте плавные переходы литниковой системы для предотвращения струйного течения и нестабильного заполнения.
③ Регулировка параметров впрыска
- Применяйте многоступенчатый впрыск с контролируемым заполнением на низкой скорости в критических областях.
- Предотвращайте струйное течение и избегайте нестабильного обратного потока расплава во время заполнения.
④ Улучшение подготовки материала
- Тщательно сушите сырье перед литьем, чтобы удалить влагу.
- Правильно увеличивайте продолжительность стадии выдержки и используйте давление выдержки для усиления межслойного соединения.
4. Холодные пробки / внутренние темные пятна: дефекты внешнего вида в сочетании со скрытыми зонами концентрации напряжений
1. Характеристики дефекта

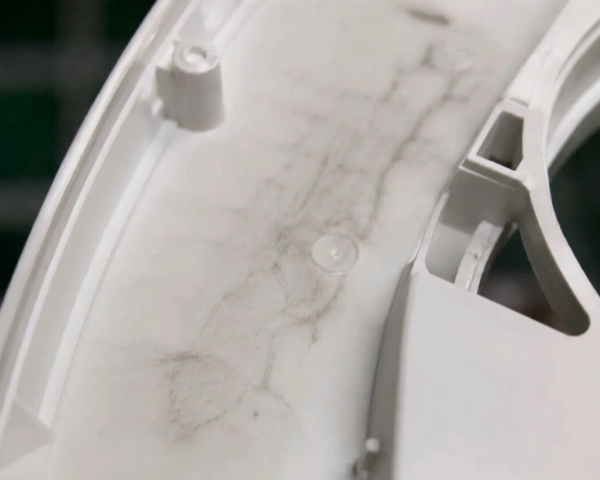

На поверхности или внутри компонента могут появляться темные, тусклые или матовые полосы и пятна.
Эти дефекты обычно вызваны неравномерным распределением наполнителя, нестабильным течением расплава или недостаточным сплавлением между различными областями материала.
Помимо влияния на внешний вид, эти области часто имеют более низкую прочность сцепления и становятся потенциальными зонами концентрации напряжений, снижая общую надежность компонента.
2. Механизм образования
Часть низкотемпературного материала, накопившегося в литниковой системе или передней части цилиндра, может попасть в полость формы вместе с нормальным потоком расплавленного пластика.
Поскольку холодный материал и горячий расплав значительно отличаются по температуре и вязкости, полное сплавление невозможно.
Холодный затвердевший сгусток остается внутри или вблизи поверхности формованной детали, создавая темные пятна или нерегулярные следы.
Для компонентов с толстыми стенками поток расплава часто разделяется на несколько потоков, увеличивая вероятность захвата холодного материала и образования внутренних дефектов.
3. Распространенные причины
- Температура расплава или температура формы слишком низкая.
- Скорость впрыска слишком низкая, что приводит к преждевременному охлаждению фронта расплава.
- Чрезмерное разветвление литниковой системы увеличивает количество ненужных зон слияния расплава.
- Плохое удаление воздуха приводит к скоплению газа вокруг областей с холодным материалом.
4. Решения по улучшению
① Повысить температуру для уменьшения температурных различий
- Увеличить температуру цилиндра и температуру формы для улучшения условий плавления и содействия лучшему сплавлению.
② Оптимизировать скорость впрыска
- Увеличить скорость впрыска до подходящего уровня, чтобы сократить время заполнения и уменьшить преждевременное охлаждение фронта расплава.
③ Улучшить конструкцию формы
- Упростить литниковые системы для уменьшения ненужных точек слияния потоков.
- Добавить холодные колодцы для захвата низкотемпературного материала до его попадания в критические области.
④ Дополнительная оптимизация
- Улучшить удаление воздуха в областях слияния потоков расплава.
- При необходимости добавлять подходящие модификаторы текучести для улучшения совместимости расплава и характеристик переработки.
Заключение: предотвращение внутренних дефектов требует оптимизации материала, процесса и формы
Для пластиковых компонентов с толстыми стенками и высоким содержанием наполнителя внутренние дефекты часто невидимы при обычном контроле, но могут серьезно влиять на долговременную надежность, механические характеристики и безопасность продукции.
Успешное решение требует комплексной оптимизации выбора материала, конструкции детали, параметров литья под давлением и структуры формы.
Выбирая высокоэффективные армированные термопласты с контролируемой усадкой, оптимизируя условия переработки и улучшая конструкцию формы, производители могут значительно снизить риски образования пустот, расслоения и дефектов, связанных с холодными сгустками.
Для легких конструкционных применений и проектов по замене металла контроль внутреннего качества является необходимым условием достижения стабильных характеристик и надежного производства.
Часто задаваемые вопросы о дефектах пластика с высоким содержанием наполнителя
Почему в пластиках, армированных стекловолокном, образуются внутренние пустоты?
Внутренние пустоты обычно возникают из-за неравномерной усадки при охлаждении толстых участков. Когда внешняя поверхность затвердевает раньше сердцевины, недостаточная компенсация давления может привести к образованию внутренних полостей.
Можно ли визуально обнаружить внутренние дефекты в деталях, изготовленных литьем под давлением?
Нет. Многие внутренние дефекты, такие как пустоты и расслоение, скрыты под поверхностью и не могут быть выявлены при обычном визуальном контроле. Часто требуются передовые методы проверки, такие как компьютерная томография или анализ сечения.
Как термопласты, армированные длинными волокнами, могут повысить надежность конструкции?
Термопласты, армированные длинными волокнами, обеспечивают улучшенную передачу нагрузки, более высокую ударную прочность, лучшую стабильность размеров и уменьшенное коробление по сравнению с традиционными материалами, армированными короткими волокнами.
Нужны надежные материалы для конструкционных компонентов с толстыми стенками?
Детали из пластика с высоким содержанием наполнителя требуют не только простого увеличения количества наполнителя. Сохранение длины волокон, дисперсия наполнителя, контроль усадки и стабильность переработки являются ключевыми факторами для достижения надежных конструкционных характеристик.
LFT-G разрабатывает решения на основе термопластов, армированных длинными волокнами, включая PP-LGF, PA-LGF, PA-LCF, PPS-LGF и другие высокоэффективные композиты для автомобильной, промышленной, бытовой техники и легких конструкционных применений.
Изучить материалы LFT-G
