Критическая роль термической обработки в термопластичных композитах

Термопластичные композиты (ТПК) обладают значительными преимуществами по сравнению с традиционными термореактивными композитами, включая быструю обработку и возможность многократного нагрева и изменения формы. Процессы их плавления и затвердевания включают физические изменения, а не химические реакции, что обеспечивает возможность вторичной переработки и повышает эффективность производства.

Однако для достижения оптимальных характеристик требуется точный контроль процесса термообработки. Этот процесс включает этапы нагрева, обработки расплава и охлаждения, при этом особое внимание необходимо уделять охлаждению, чтобы полимер достиг желаемого состояния.

В отличие от термореактивных композитов, где нагрев снижает вязкость и способствует гелеобразованию, фаза охлаждения в термореактивных композитах имеет решающее значение для контроля кристалличности и конечных свойств.

Тепловые свойства полимеров

Понимание термического поведения полимерной матрицы имеет основополагающее значение для эффективной термообработки. Поставщики материалов обычно предоставляют следующие ключевые параметры:

• Tg (температура стеклования) : Температура, при которой полимер переходит из стеклообразного состояния в эластичное.
• Tm (Температура плавления) : Температура, при которой плавятся кристаллические области.
• Tp (температура обработки) Диапазон температур для плавления и формования.
• Tc (температура кристаллизации) : Температура, при которой образуются кристаллические структуры при охлаждении.

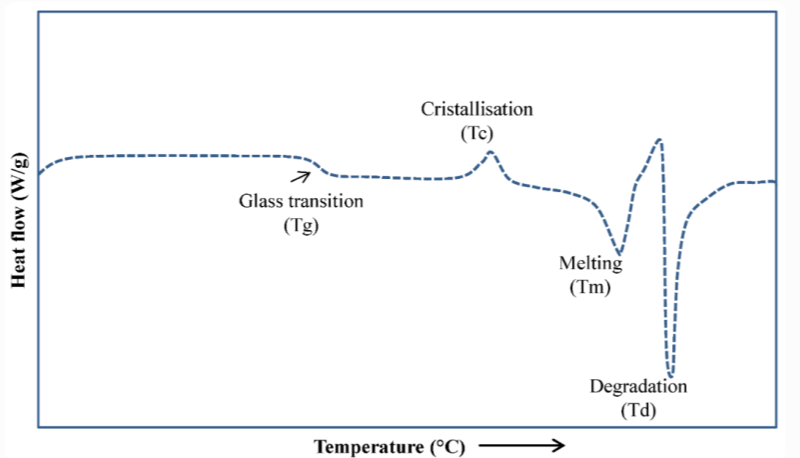

Эти свойства обычно измеряются с помощью дифференциальной сканирующей калориметрии (ДСК), которая отслеживает тепловой поток в зависимости от температуры.

Аморфные и полукристаллические полимеры

Выбор между аморфными и полукристаллическими полимерами существенно влияет на требования к термической обработке.

Аморфные полимеры Они не обладают упорядоченной кристаллической структурой и начинают течь, как только температура превышает Tg. Их вязкость постепенно снижается с повышением температуры, что обеспечивает относительно широкий диапазон технологических параметров.

Полукристаллические полимеры Обычно они содержат 20–40% кристалличности. В диапазоне температур от Tg до Tm они сохраняют жесткость и начинают течь только после достижения Tm, что приводит к более узкому технологическому диапазону, но обеспечивает превосходные характеристики при высоких температурах.

Нагрев и плавление

На стадии нагрева термопластичные композиты доводятся до температуры обработки (Tp) для достижения достаточно низкой вязкости, необходимой для формования без термической деградации.

Для аморфных полимеров переход происходит при температуре стеклования (Tg), а для полукристаллических полимеров — при температуре плавления (Tm). В технических характеристиках изделий обычно указывается рекомендуемый диапазон температур обработки.

Для высокоэффективных полимеров, таких как семейство PAEK, установлены верхние температурные пределы — часто около 400 °C — для предотвращения окисления в процессе обработки.

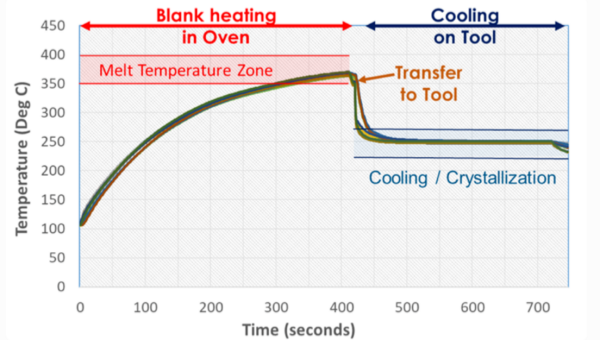

Охлаждение и затвердевание

Охлаждение является наиболее важным этапом для термопластичных композитов, особенно для полукристаллических полимеров, поскольку оно определяет степень кристалличности и конечные эксплуатационные характеристики.

Для достижения размерной стабильности аморфных термополимерных композитов достаточно охлаждения ниже температуры стеклования (Tg), что позволяет значительно ускорить циклы производства.

Для образования полукристаллических полимеров необходимо контролируемое охлаждение в диапазоне температур Tc, чтобы обеспечить зарождение и рост кристаллов.

Кристалличность полимера

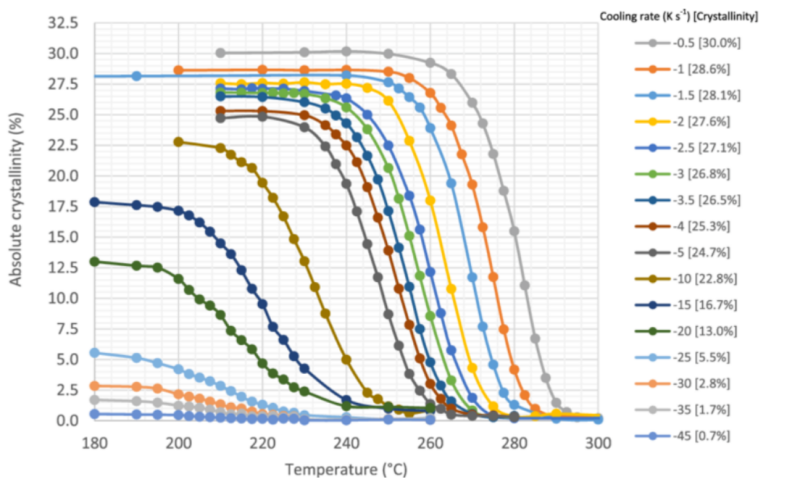

Степень кристалличности оказывает сильное влияние на устойчивость к воздействию окружающей среды и механические свойства. Оптимальный уровень кристалличности обычно составляет от 20% до 40%.

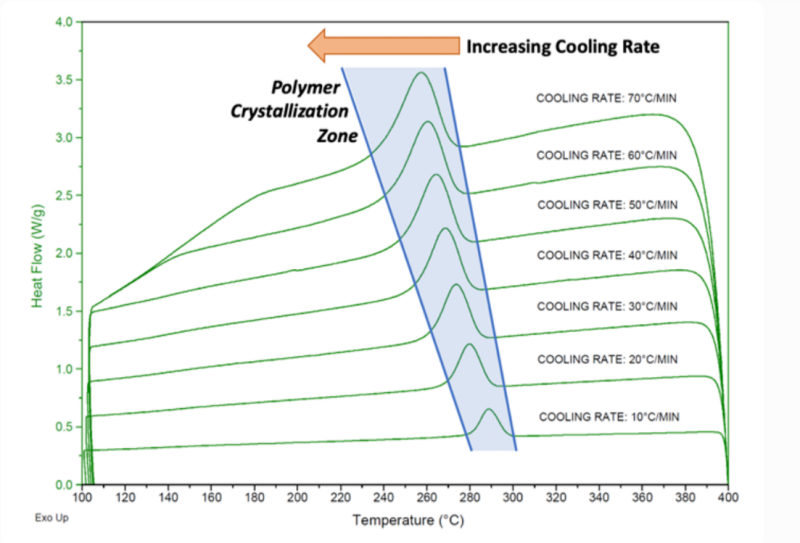

Более высокие скорости охлаждения снижают температуру кристаллизации (Tc) и расширяют диапазон кристаллизации, но чрезвычайно быстрое охлаждение может привести к неполной кристаллизации.

Изменения размеров

Охлаждение вызывает изменения объема в полукристаллических полимерах, что приводит к возникновению внутренних напряжений. Инструменты прогнозного моделирования позволяют инженерам компенсировать эти эффекты за счет оптимизации конструкции пресс-формы.

Повторные термоциклы

Термопластичные композиты способны выдерживать многократные термические циклы, такие как укладка, уплотнение, формование и сварка. При надлежащем контроле высокоэффективные термопласты сохраняют стабильные механические свойства даже после многократного нагрева выше температуры плавления (Tm).

Заключение

Термическая обработка играет решающую роль в оптимизации характеристик термопластичных композитов. Охлаждение контролирует кристалличность и стабильность размеров в полукристаллических системах, в то время как аморфные полимеры позволяют ускорить производственные циклы.

Благодаря надлежащему управлению тепловыми процессами производители могут надежно выпускать высокопроизводительные компоненты для таких требовательных отраслей, как аэрокосмическая и автомобильная промышленность.
