Кристалличность термопластичных композитов: всесторонний обзор.

Абстрактный

Термопластичные композиты произвели революцию в материаловедении благодаря своим свойствам. возможность вторичной переработки, устойчивость к повреждениям и гибкость производства. В основе их деятельности лежит кристалличность Это явление на молекулярном уровне определяет практически все свойства композитных материалов, от прочности на растяжение до химической стойкости.

В полукристаллических термопластах, таких как полифениленсульфид (PPS) и полиэфиркетонкетон (ПЭКК) Кристаллизация создает сложное взаимодействие между упорядоченные кристаллические области и неупорядоченные аморфные домены Современные производственные технологии, в том числе: автоматизированная укладка волокон (AFP) и автоматизированная укладка ленты (ATL) В статье рассматриваются как возможности, так и проблемы контроля кристалличности.

В этом отчете обобщены последние достижения в изучении механизмов кристаллизации, проанализированы взаимосвязи между параметрами обработки и характеристиками материала, а также представлены рекомендации по оптимизации свойств композитов посредством управления кристалличностью.

Основы кристаллизации термопластичных матриц

Молекулярные основы кристаллизации полимеров

Полукристаллические термопласты получают свои отличительные свойства благодаря иерархический процесс самосборки :

• Полимерные цепи складываются в Слоистые структуры (толщиной 10–20 нм) при охлаждении.
• Пластинки организуются в сферолитные области (диаметром до 100 мкм) .

Степень кристалличности (Xc) Обычно составляет от 20 до 60% и зависит от:

• Ограниченная подвижность цепи из-за жесткость ароматического остова
• Гетерогенное зарождение на границе раздела волокно-матрица
• Кинетические ограничения, обусловленные высокой скоростью охлаждения.

Он Уравнение Аврами описывает кинетику кристаллизации:

Для армированного углеродным волокном полифениленсульфида (CF/PPS) в изотермических условиях (225–240 °C) n ≈ 1,65–1,75, что указывает на смешанное зарождение кристаллов, зависящее от поверхности волокон.

Взаимодействие волокна и матрицы и транскристалличность

Углеродные волокна выступают в качестве зародышеобразующих агентов, образуя транскристаллический слой (ТКЛ) на границе раздела волокно-матрица:

• Толщина TCL: 5–20 мкм
• Сформировалось, когда:
  • Поверхность волокна обеспечивает гетерогенные центры нуклеации
  • Температурные градиенты способствуют направленный рост кристаллов
  • Скорость охлаждения ниже... Критический порог тушения (~100 °C/мин для PPS)

Влияние на механические характеристики :

• Прочность на сдвиг на границе раздела фаз увеличивается на 14,2%.
• Чрезмерно толстый слой TCL (>15 мкм) может снизить прочность.

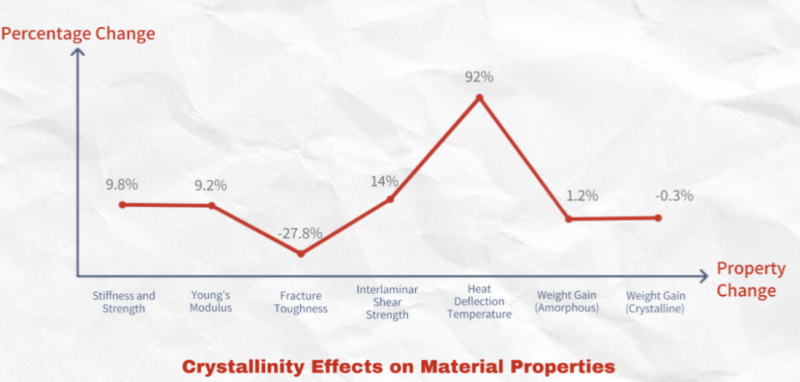

Взаимосвязь между кристалличностью и свойствами

Механические характеристики

• Жесткость и прочность: Степень кристалличности 51% → 62%: модуль упругости ↑ 9,8%, модуль Юнга ↑ 9,2% (нелинейность после 50%)
• Вязкость разрушения: Степень кристалличности 17% → 44% снижает вязкость по типу I на 27,8%; оптимальное значение составляет 30–35%.
• Межслойные свойства: Медленное охлаждение (0,5 °C/мин) ↑ ILSS 14%; Высокоскоростное AFP (>5 м/мин) ↓ ILSS 18%

Термическая и химическая стабильность

• Температура гидродеградации: 135 °C → 260 °C (20% → 60% Xc)
• Химическая стойкость: увеличение массы при погружении в топливо с 1,2% до 0,3%.

Оптимизация параметров обработки

Регулировка скорости охлаждения

Поддержание надлежащего окно кристаллизации Балансирует свойства. Пример: температура формы CF/PPS 87–270 °C позволяет осуществлять изотермическую кристаллизацию. Лазер 380 °C, форма 120 °C → кристаллизация 44,1%, время цикла сокращается на 80%.

Влияние температуры на образование плесени

• Влияет на градиент охлаждения, рост кристаллов и остаточные напряжения.
• Повышение температуры Ttool с 40 °C до 120 °C увеличивает Xc на 17,6% до 44,1%.

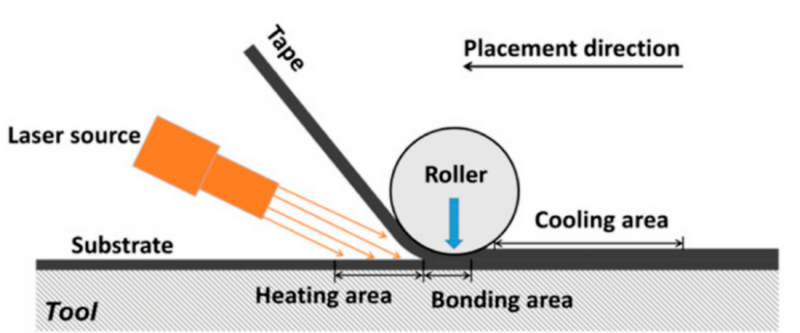

Скорость ввода и направления лазерной энергии

• Повышенная температура лазера расплавляет полимерные микрокристаллы и повышает их подвижность.

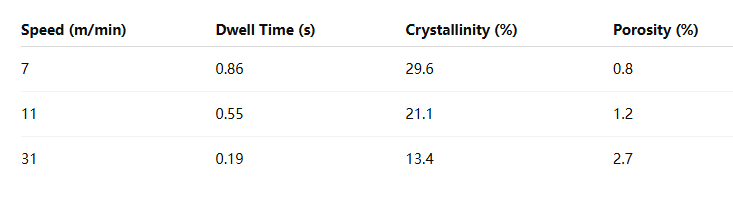

• Скорость размещения: быстрее → короче период кристаллизации → ниже Xc
• Последующий отжиг восстанавливает 60–80% Xc.

Передовые методы характеризации

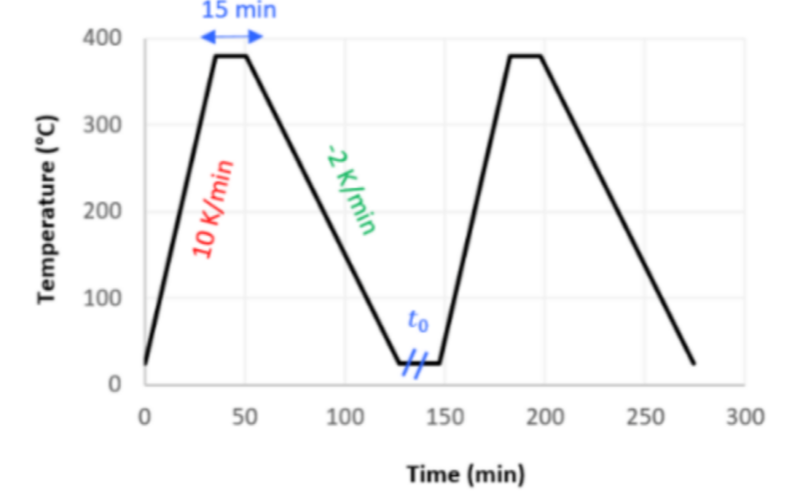

Дифференциальная сканирующая калориметрия (ДСК)

• Холодная кристаллизация (Tcc) при нагревании
• Пик плавления (Тм)

Сканирующая электронная микроскопия (СЭМ)

• Транскристаллические слои толщиной 5–15 мкм вдоль волокон
• Сферолиты 10–50 мкм
• Межслойное разрушение через аморфные области
• EDS: обогащение серой в кристаллических областях

Рентгеновская дифракция (XRD)

Функция ориентации Германса:

Высокоориентированные TCL: f ≈ 0,8–0,9; Объемные сферолиты: f ≈ 0,2–0,3

Промышленная реализация

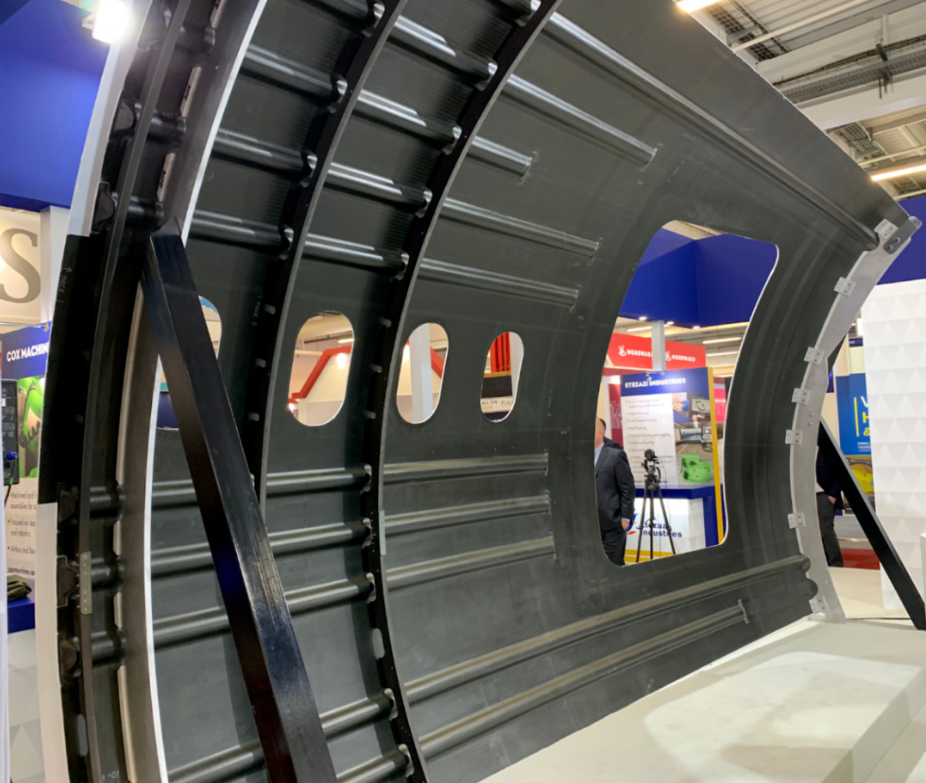

Аэрокосмическая промышленность – панели фюзеляжа CF/PEKK

Boeing 787 Dreamliner: CF/PEKK, Xc 35–40%

• Время консолидации сократилось на 85%.
• Вес снижен на 12%.
• Рабочая температура до 200 °C
• Температура лазера 400 °C, температура пресс-формы 150 °C, скорость 5 м/мин, охлаждение 50 °C/мин.

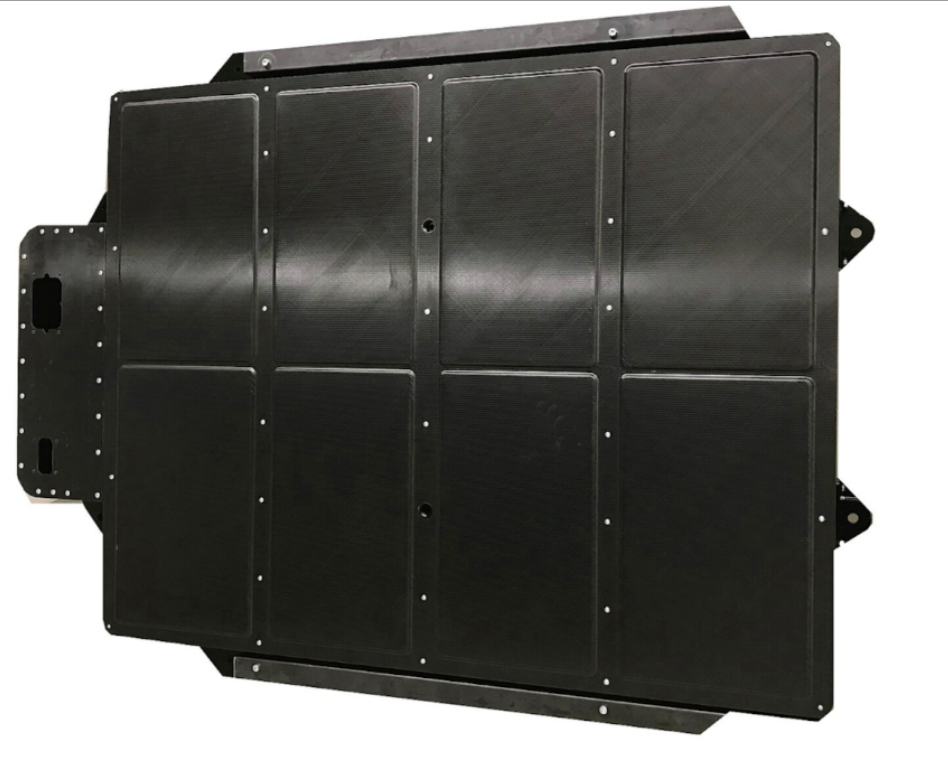

Автомобильная промышленность – лотки для аккумуляторов из CF/PPS

BMW i3: AFP CF/PPS, Xc 28%

• ILSS 45 МПа, ударная вязкость 8 кДж/м²
• Время цикла 30 с/слой
• Отжиг после ИК-спектроскопии → Xc 35%

Перспективы на будущее

• Машинное обучение: прогнозирование Xc с точностью до 2%.
• Образование наночастиц: 0,5 мас.% оксида графена → более быстрая кристаллизация
• Мониторинг на месте: волоконно-оптические датчики Брэгга обнаруживают Xc в режиме реального времени.
• Сопоставление морфологии и эксплуатационных характеристик: цифровые двойники сопоставляют распределение сферолитов с усталостной долговечностью.

Заключение

Контроль кристалличности является ключевым фактором для характеристик термопластичных композитов. Путем регулирования:

• Скорость охлаждения: 2,5–10 000 °C/мин
• Температура пресс-формы: 40–280 °C
• Скорость укладки: 5–31 м/мин
• Достичь Xc: 17–62%

Новые технологии, такие как машинное обучение и датчики, встроенные в оборудование, могут сократить циклы разработки на 70%, одновременно повышая эффективность использования материалов.
